HDS-EN系列連續性核子料位計

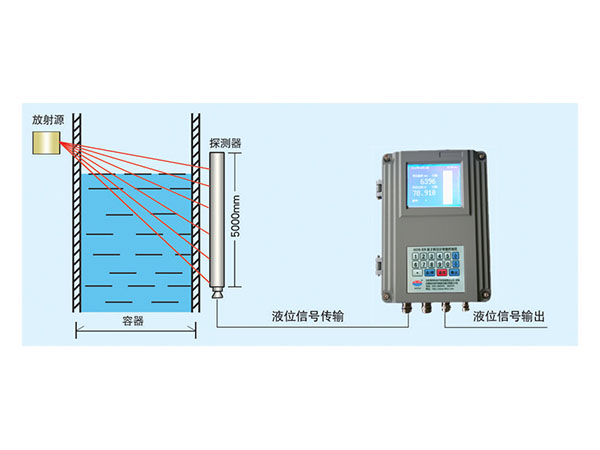

系統概述HDS-EN系列核子料位計利用能量衰減來測量料位。放射源安裝在容器的一側，棒狀探測器安裝在容器的另一側。γ射線穿過容器壁和物料上層空間到達探頭。當物料的料位增加時，到達探頭的能量減少。儀表的電子回路將這種能量的變化轉化為料位的在線檢測。利用這種技術可以獲得高精度的料位讀數和料位變化的快速反應。主要用于多種反應器﹑容器和煤倉中的液體和散狀物料的料位高度。與容器內被測物料物理、化學性質無關，特別適用高壓、強腐蝕、高粘度、結皮、高溫、高粉塵環境。 系統主要技術參數◇ 測量范圍：0-10m;若采用多線程方式，可測量數十米范圍內連續性液(料)位變化。◇ 料位測量精度：≤±3.0%滿量程◇ 時間濾波常數：0-1000s◇ 防爆等級：Exd[ia]ⅡCT6 Gb 防護等級：IP65◇ 接收探測器：采用棒狀閃爍體探測器和電離射線探測器。◇ 儀表線性化：采用對數和多點信號標正。◇ 放射源：采用Cs137或Co60，活度10-8000mCi范圍，活度大小視現場情況而定◇ γ源由特制防護罐進行屏蔽，經衛生環保部門現場檢測符合國家相關安全標準，不會對人體產生損傷，請用戶放心◇ 探測器：輸出0-5V/0-100kHz脈沖料位(液位)信號輸送二次儀表。傳輸距離可達500米。◇ 具有兩路全隔離4-20mA在線連續料位(液位)信號、全隔離4-20mA PID控制輸出。◇ 料位上下超限開關量報警。繼電器觸點容量：250VAC 5A或30VDC 5A。 系統特點：◇ 采用長壽命、高靈敏、高效率的閃爍探測器，探測靈敏，可大大減低放射源的用量，保證環境的輻射安全;◇ 非接觸的設計使在線料位測量系統非常適合在磨蝕、腐蝕、高溫、高壓的環境中應用。◇ 伽瑪輻射技術不受過程參數如壓力、溫度、粘度或密度變化的影響。◇ 高敏感的探測器可以使用小活度放射源達到高測量精度，測量的重復性是探頭量程的1.0%。◇ 采用寬工業級輸入電源模塊，滿足工業現場電源瞬變的需求，新式的穩峰技術確保儀表長期穩定的運行。◇ 采用320*240高分辨率液晶顯示，中文字幕顯示菜單，簡潔明了;在線操作提示，真正實現無紙化在線標定調試操作。◇ 儀表可在線柱狀圖形顯示容器內料位數度值變化，提供瞬時料位變化曲線查詢功能。 核子料位計、液位計工藝現場安裝示意圖
HDS-FN系列核子料位開關
系統概述HDS-FN系列點料位測量系統它利用伽瑪射線的衰減原理來工作。放射源通過屏蔽罐開口射出一窄束能量，它通過容器壁到達射線探測器。當物料通過射線通道時，輻射能量要衰減，只有部分射線能量到達射線探測器。如果物料沒通過射線通道，則射線探測器接收到的能量沒衰減。探頭上的電路對接收到的能量進行計算：相對于預設參數，高料(層)位時，讀數下降，而低料(層)位時則讀數上升，進而驅動輸出繼電器。它采用一種具有成本效益的開關控制電路。它安裝在貯罐、料箱、加料斗、管路、斜槽或其他容器的外面來探測液體、泥漿或固體的料(層)位。繼電器觸點的輸出可控制料面的高位或低位，或在料(層)位有大變化時報警。主要技術指標◇ 工作方式：繼電器輸出、聲光報警，開關信號觸點容量：AC220V/2.5A;◇ 可測容器最大直徑：0.3~10米(視容器壁厚，殼體材料密度等情況而定);◇ 環境溫度：-20~+50℃;◇ 防爆等級：Exd[ia]ⅡCT6 Gb 防護等級：IP65;◇ 放射源：選用Cs137或Co60，活度1-80,00mCi范圍，活度大小視現場情況而定;◇ 探測器：選用高靈敏度、高穩定型的蓋革計數管或閃爍體探測器◇ 反應時間：可調范圍：0~100秒;系統特點◇ 可以適應惡劣的工業環境，料位計工作不受高溫、高壓、強酸、強堿、強腐蝕性、毒性等影響。◇ 采用超寬工業級輸入電源模塊，滿足工業現場電源瞬變的需求，新式的穩峰技術確保儀表長期穩定的運行。◇ 采用320*240高分辨率液晶顯示，中文字幕顯示菜單，簡潔明了;在線操作提示◇ 真正實現無紙化在線標定調試操作。◇ 儀表可顯示容器內料位報警閃爍提示，提供料位報警狀態日志查詢。◇ 安裝、調試、使用簡便，不影響正常的工藝流程。HDS-FN核子料位開關工藝現場安裝示意圖
